Специализированный фрезерный станок ЧПУ для фрезеровки алюминиевого профиля фасадного остекления и светопрозрачных конструкций, профилей подсветки светодиодной LED ленты и экранов, зеркал, лдсп при производстве мебели и рамочных мебельных фасадов, светильников, витрин и витражей.

Фрезерный станок обрабатывает 3000мм алюминиевый профиль по всей длинне. Профиль длиной 5000мм или 6000мм можно обрабатывать частями, перезажимая его. Боковые упоры с обоих сторон задают реперные точки для фрезеровки профилей скрытых межкомнатных дверей, кромочного профиля дверных блоков, шкафов купе, стоек и упоров, теплиц, фрезеровки радиаторного профиля, зимних садов, алюминиевых лестниц, офисных стеклянных перегородок.

Фрезеровка профиля происходит под любым углом в пределах 180 градусов с высотой в пределах 255мм и глубиной до 340мм для пазов фурнируты, мебельных петель, дренажных каналов, крепежных отверстий. Это незаменимый станок при производстве профиля для вентиляционных и кабельных каналов и шин, входных групп, беседок, ограждений, карнизов, фрезеровки профиля торгового оборудования и другого производственного конструкционного алюминиевого профиля.

Обрабатывающий ЧПУ центр позволяет фрезеровать торцы профиля дисковой фрезой 150мм, что позволяет торцевать различные соеденительные и другие стыковычные крепежные пазы.

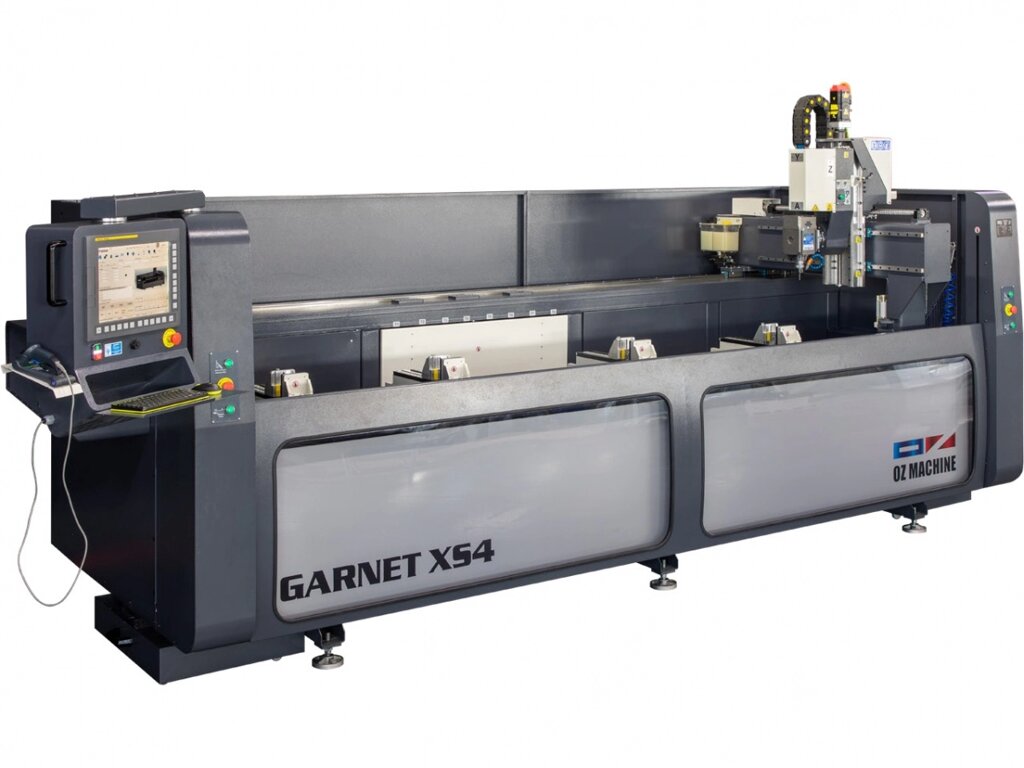

Дополнительно CNC обрабатывающий центр Ozcelik GARNET XS4 позволяет нарезать резьбу и фрезеровать стальной профиль. Станок часто используют на крупных производствах изготавливающие остекления террасы и лоджий, панелей, стелажей, столов и столешниц, навесных кухонных фасадов и шкафов, кабинки душевой, профиля для штор, профиля для вентиляционных и кабельных каналов и шин, входных групп, беседок, ограждений, карнизов.

PDF проспект с описанием фрезерного станка ЧПУ для алюминиевого профиля Ozcelik Garnet XS4

Комплектация:

• 4-х осевой обрабатывающий центр

• магазин на 8 инструментов с автоматической заменой

• дисковая фреза 150мм

• защитный кожух закрывающий рабочую зону

• четыре автоматически позиционируемых прижима профиля (опционально до 6 штук)

• устройство считывания штрих-кодов

Характеристики:

• система управления с CNC от FANUC с сенсорным экраном 15"

• продольное перемещение 3000 мм, поперечное 340 мм, вертикальное 255 мм

• углы наклона фрезерного шпинделя от -90 до +90 градусов

• мощность фрезерного двигателя 5.6 кВт

• скорость вращения шпинделя регулируемая до 20000 об/мин

• автоматический зажимной патрон HSK F50

• полностью автоматическое перемещение прижимов по оси X

• правый и левый пневматические упоры для установки профиля

• высокая скорость перемещения: ось Х (продольная) - 90 м/мин, ось Y (поперечная) - 60 м/мин, ось Z (вертикальная) - 20 м/мин, ось А (вращение) - 166 градусов/сек

• USB и Ethernet с дистанционным подключением

• обработка длинных профилей размером более 3000 мм

• общая мощность 8.00 кВт

• давление воздуха 6-8 Бар

• габаритные размеры 5305 х 1885 х 2315 мм (высота)

• вес 2500 кг

Дополнительно может быть оснащен:

• увеличение количества прижимов профиля до 6 шт

• автоматическая система смазки станка

• замена пневмосистемы станка на FESTO

• замена системы управления FANUC на B&R от ABB

• специальные фрезы RUTOOL

Производитель: Ozcelik (Турция)
